Jawa 20 Mustang

01 listopad 2018 Napisał Jawa 62

Motorowery- Jawa Mustang - na www.jacomoto.prv.pl Jawa 50 typ 23 Mustang

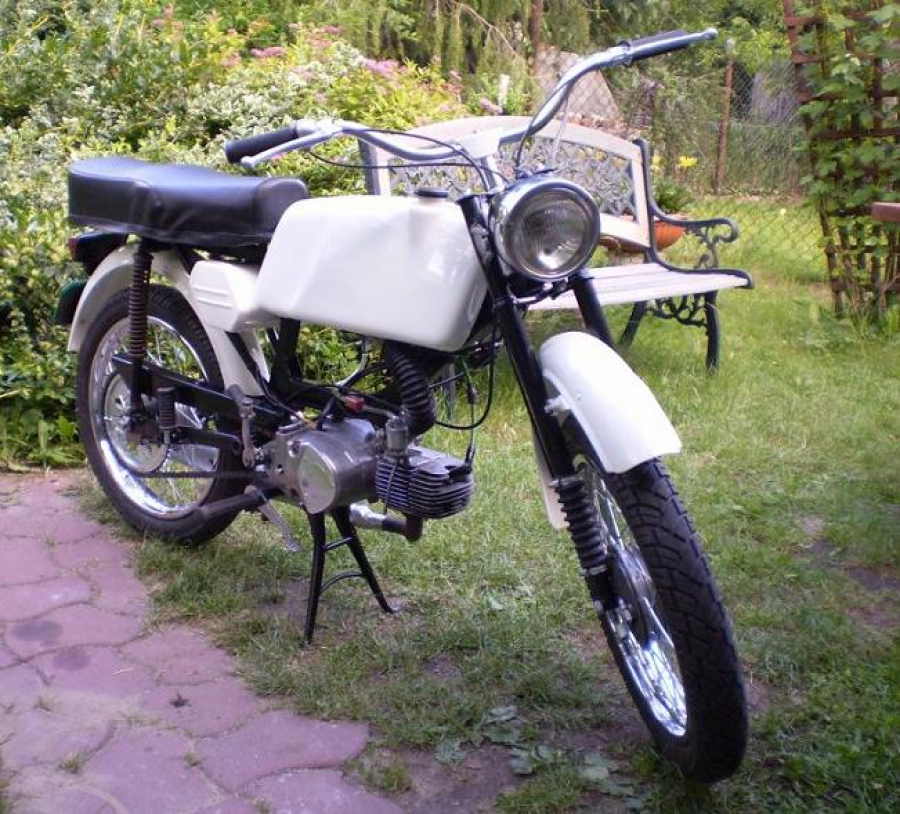

Jawa Mustang to mały motorower o pojemności 50 cm3, produkowany w Czechosłowacji w zakładzie Povazske Strojarne w latach 1968-1982.
Moped ten wywodzi się ze starszych modeli Jawy 555, 550, 20, 05. Stworzony został we współpracy z włoską firmą Italemmezeta.
Początkowo miał być przeznaczony tylko na eksport (USA, NRD, RFN, Polska) jednak duże zainteresowanie w kraju sprawiło ze na początku lat 70 rozpoczęto sprzedaż również i w Czechosłowacji.
Silniki typ 223 posiadały bardzo dobre parametry (3,5 KM 6500 obr./min.) jednak przy imporcie do Polski były "dławione" do 2 KM 4500obr./min. ze względu na ówcześnie panujące przepisy. Silniki te z powodzeniem zaadoptowano także do motoroweru Ogar 200.
Dane techniczne:
Silnik:
dwusuwowy jednocylindrowy, chłodzony powietrzem typ jawa 223, średnica cylindra 38 mm, skok tłoka 44mm, poj skokowa 49,9 ccm. Stopień sprężania 9,5. Moc maksymalna 1,4 kW (2KM)przy 4500 obr./min
Paliwo: benzyna 84 okt. (miesznka, stosunek oleju do benzyny 1:30)

Gaźnik:
Jikov 2917 PSb (dysza główna 68, dysza biegu jałowego 38)

Sprzęgło:
Mokre dwutarczowe, umieszczone na wale korbowym silnika.

Skrzynia biegów:
Skrzynia biegów Trzybiegowa, zblokowana z silnikiem. Zmiana biegów nożna.

Napęd:
Łańcuchowy od skrzyni biegów do koła tylnego częściowo osłoniętym łańcuchem
Podwozie:
Widelec przedni: teleskopowy (skok 90mm)
Wahacz tylny: koło tylne jest amortyzowane za pomocą wahacza i amortyzatorów teleskopowych (skok 85mm)
Rozstaw osi: 1165mm, szerokość: 600mm, maksymalna wysokość: 950mm, całkowita długość: 1780mm
Prześwit: 120mm

Koła:
Ogumienie 2,125-23. Ciśnienie powietrza przód 1,5atm., tył 1,9atm.

Hamulce:
Bębnowe sterowane mechanicznie. Bębny ze stopu lekkiego, żebrowane z wtopioną żeliwna wkładką.
Instalacja elektryczna:
Jednoprzewodowa o napięciu 6V. Cewka zapłonowa 6V. Prądnica- iskrownik o mocy 20W, Wyprzedzenie zapłonu 3 mm przed ZZ (27 stopni). Rozwarcie styków przerywacza 0,4 +/-0,1 mm. Świeca zapłonowa M14 F80. Odstęp elektrod świecy 0,5 mm. Lampa przednia dwuświatłowa 15/15W, tylna 5W. Świeca zapłonowa: PAL 14-8R (przeciwzakłóceniowa), Brisk N15C/N14C

Pojemności:
Pojemność zbiornika paliwa: 8 litrów (0,75l rezerwa)
Ciężar pojazdu bez paliwa: 65 kg


Opis powstał dzięki Pawłowi
