Silnik model S-38 AD

01 listopad 2018 Napisał Motorowerowe serii S-38 89
Silnik model S-38AD

Silnik opracowany na bazie silnika S38B.
Nowością było zastosowanie rozruchu za pomocą dzwigni (kopniaka) umieszczonej po prawej stronie silnika, a nie pedałów oraz podniesiono stopień sprężania i moc silnika do 2,25KM.
Model ten prawdopoodbnie był wersją eksportową lub miał służyc do napędu maszyn rolniczych itp.

Lata produkcji: brak danych

Silnik montowano w motorowerach: brak danych

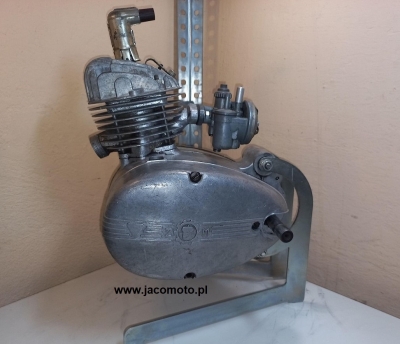

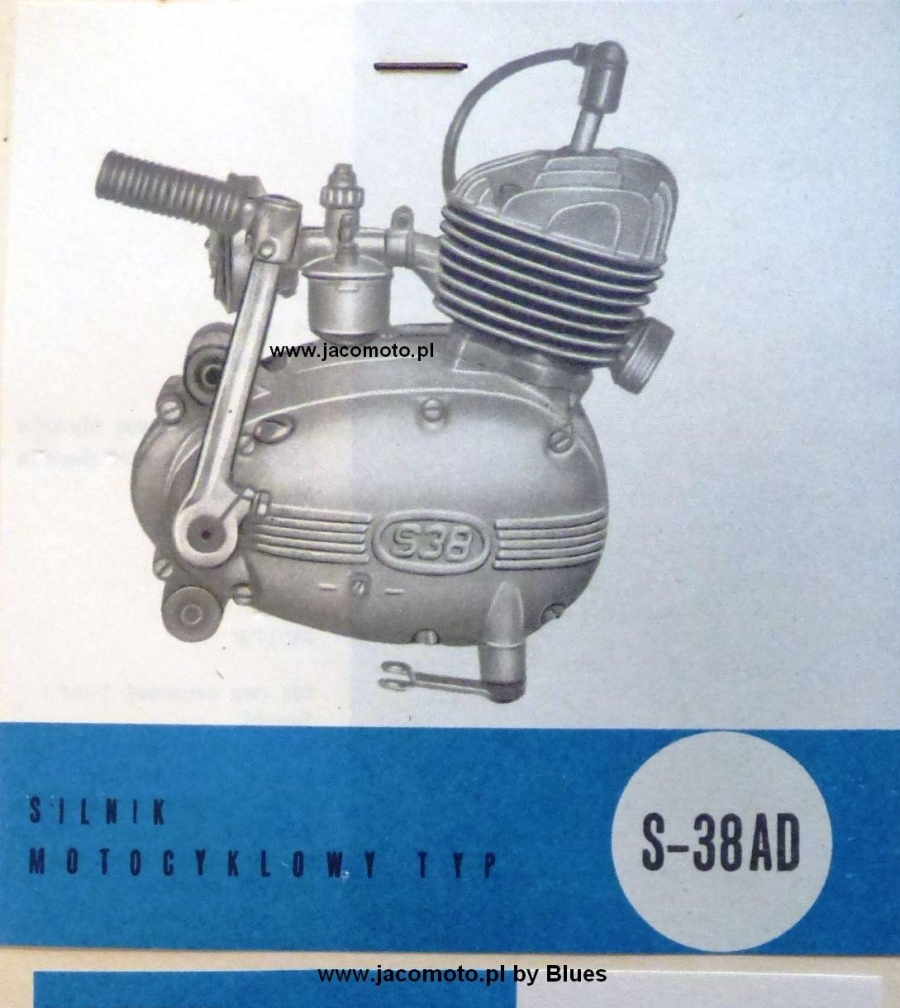

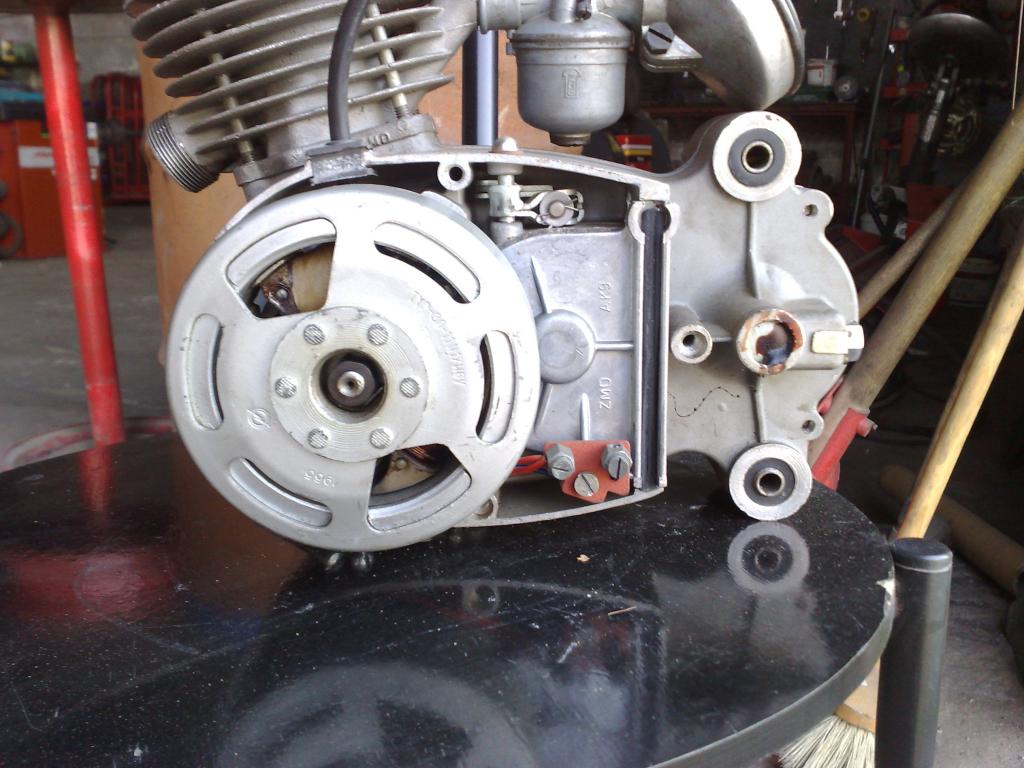

Silnik S38AD

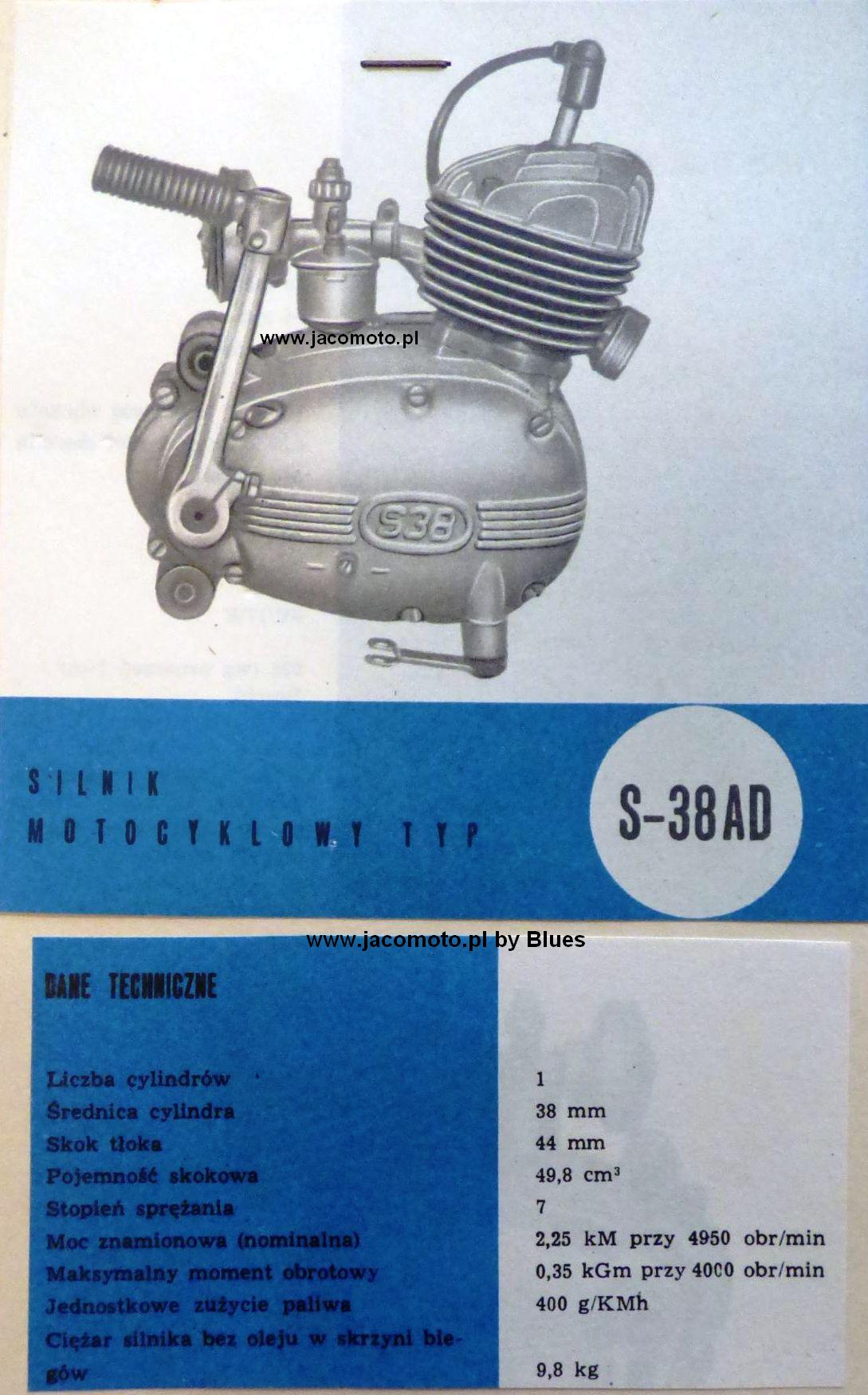

Dane techniczne:
Silnik typu S38AD dwusuwowy z przepłukiwaniem zwrotnym, jednocylindrowy, chłodzony powietrzem. Średnica cylindra 38 mm skok tłoka 44mm, pojemność skokowa 49,8ccm. Stopień sprężania 7. Moc maksymalna 2,25KM przy 4950 obr/min
Cylinder ze stopu lekkiego z tuleją żeliwną, głowica ze stopu lekkiego. Rozrusznik nożny po prawej stronie silnika. Osłona iskrownika odlewana.
Zawieszenie silnika w ramie za pomocą dwóch śrób w tulejach gumowych tłumiących drgania.

Instalacja elektryczna:
Jednoprzewodowa o napięciu 6V. Prądnica-iskrownik trzycewkowa o mocy 16W. Prądnica umieszczona na lewym czopie wału korbowego pod kołem magnesowym.

Gaźnik:
Model GM12a z centralnym pływakiem

Sprzęgło:
Sprzęgło mokre dwutarczowe z wkładkami korkowymi umieszczone na wale korbowym silnika.

Skrzynia biegów:
Dwubiegowa, zblokowana z silnikiem. Zmiana biegów lewą rękojeścią kierownicy. Przełożenia w skrzyni I bieg - 23,38, II bieg - 13,87.

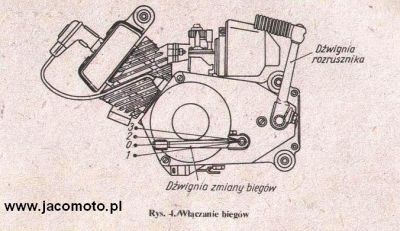

Schemat działania skrzyni biegów

Ciężar:
W stanie suchym 9,8kg,
Ilość oleju Lux-13 w skrzyni biegów 0,5L
Ostatnia modyfikacja poniedziałek, 06 styczeń 2020 16:22
