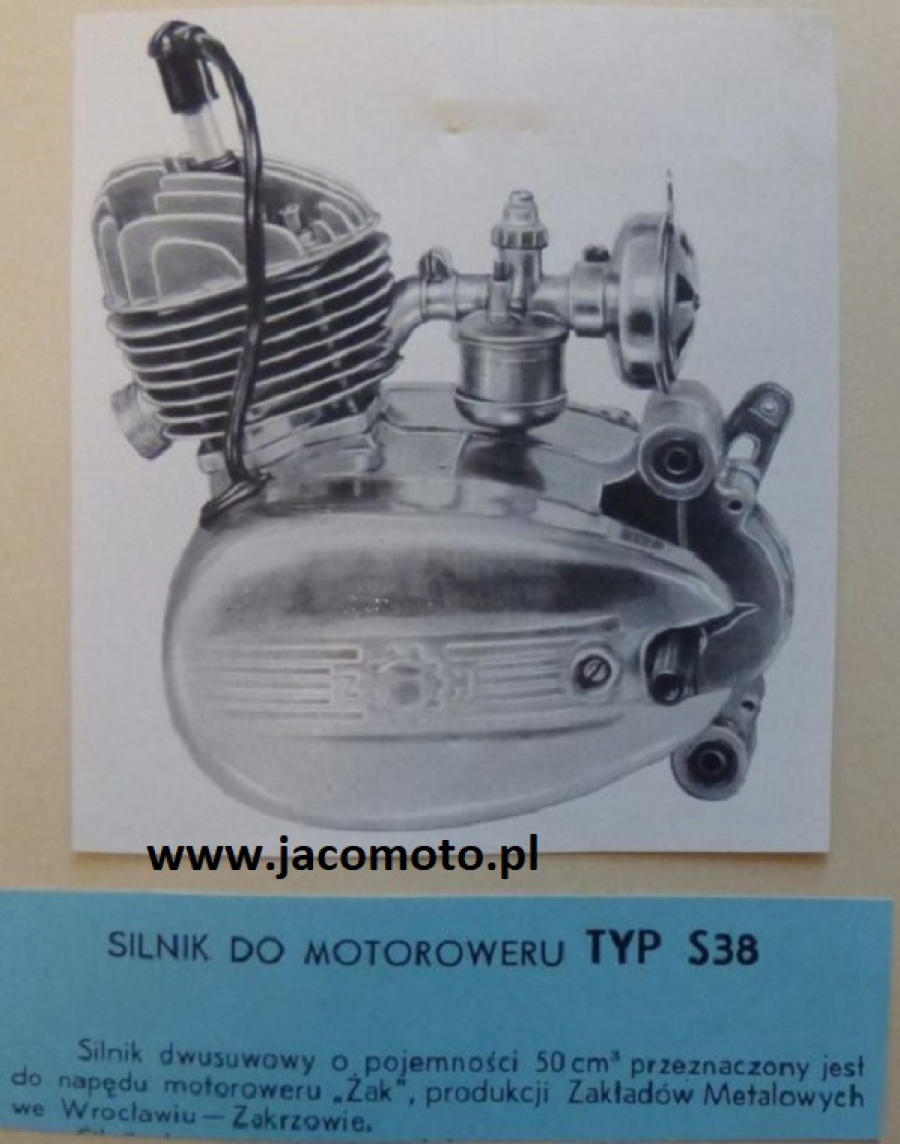

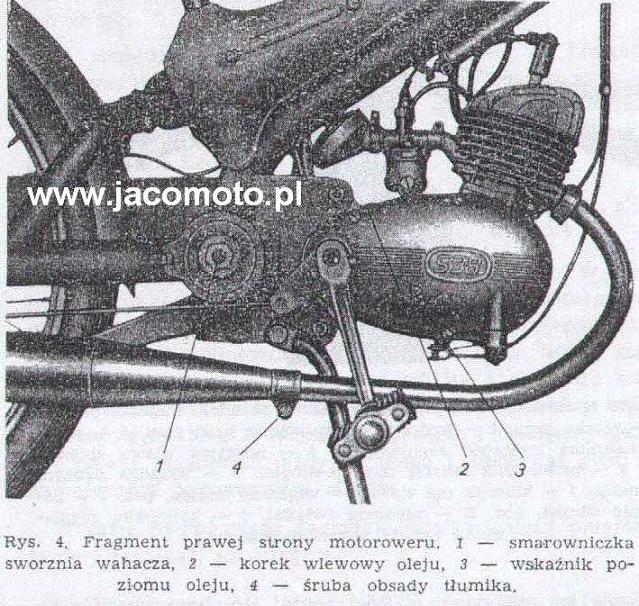

Silnik model S38

Jest to pierwszy silnik popularnej serii S38. Stał się na lata protoplastą następnych modeli silników stosowanych w polskich motorowerach do lat 90.

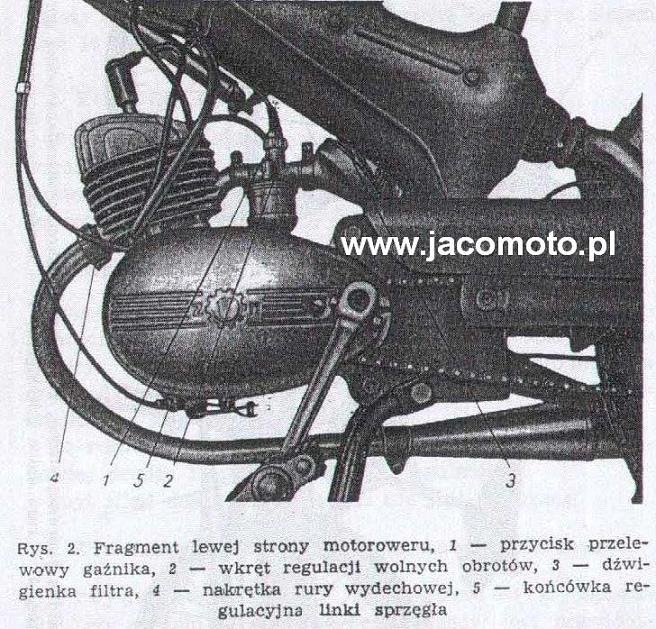

Silnik miał prostą budowę. Zmiana biegów następowała za pomocą linki Bowdena połączonej z lewą rękojeścią kierownicy. Linka zmiany biegów do korpusu silnika podłączona w przedniej części silnika - obok wejścia kabli wysokiego napięcia.
W tym modelu zastosowano iskrownik-pradnicę dwu-cewkową- wzorowaną prawdopodobnie na prądnicach z NRD-owskich silników z Simsona SR2. Magneto ze stopu aluminium.
Pokrywa prądnicy stanowaiła najsłabszą część silnika, gdyż wykonana była z tłoczonej blachy aluminiowej. W toku eksploatacji pokrywa odkształcała się, co powodowało nieszczelności powodujące dostawanie się wody i brudu do prądnicy.
Rozrusznik silnika za pomocą pedałów.
Lata produkcji: 1960-63
Silnik montowano w motorowerach: Żak MR2, Ryś Mr1B, Komar 231

Dane techniczne:
Silnik typu S38 dwusuwowy z przepłukiwaniem zwrotnym, jednocylindrowy, chłodzony powietrzem. Średnica cylindra 38 mm skok tłoka 44mm, pojemność skokowa 49,8ccm. Stopień sprężania 6,5:1. Moc maksymalna 1,8KM (motorowery Ryś MR1B, Żak MR2) lub 1,5KM przy 5000 obr/min (dla Komar 231)
Cylinder ze stopu lekkiego z tuleją żeliwną, głowica ze stopu lekkiego. Rozrusznik nożny na pedały. Osłona iskrownika tłoczona.
Zawieszenie silnika w ramie za pomocą dwóch śrób w tulejach gumowych tłumiących drgania.
Instalacja elektryczna:
Jednoprzewodowa o napięciu 6V. Prądnica-iskrownik typ JK-01 dwucewkowa o mocy 16W. Prądnica umieszczona na lewym czopie wału korbowego pod kołem magnesowym. Wyprzedzenie zapłonu 4,5mm (34st.) przed ZZ. Rozwarcie styków przerywacza od 0,4 do 0,6 mm. Świeca zapłonowa M14x225 (Bosch). Odstęp elektrod świecy 0,5mm.
Sprzęgło:
Mokre dwutarczowe z wkładkami korkowymi umieszczone na wale skrzyni biegów.

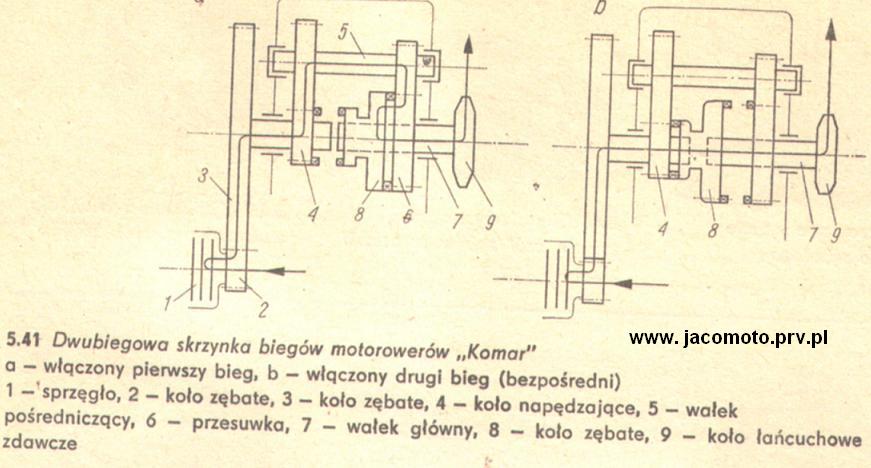

Skrzynia biegów:
Dwubiegowa, zblokowana z silnikiem. Zmiana biegów lewą rękojeścią kierownicy. Przełożenia w skrzyni I bieg - 23,38, II bieg - 13,87.

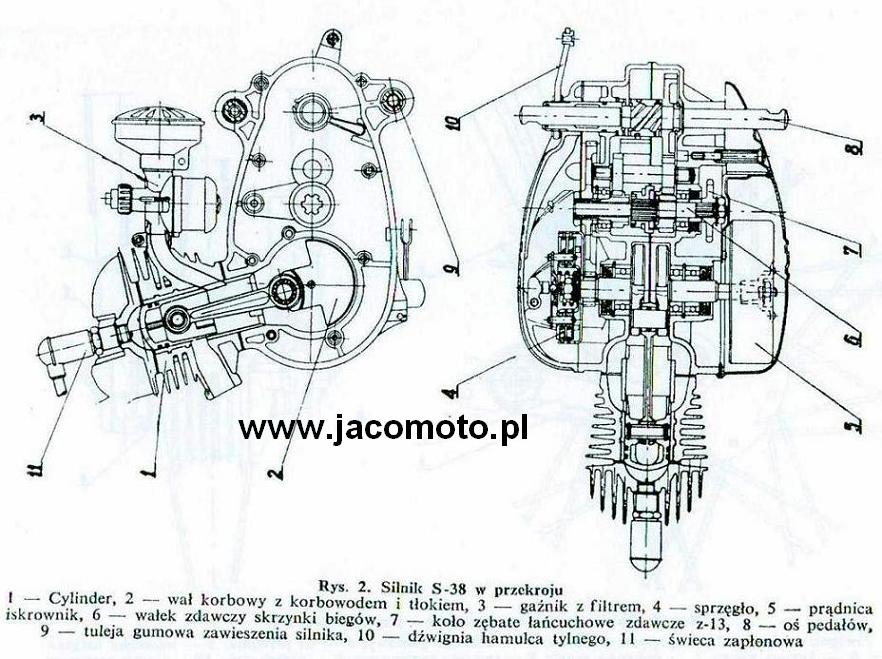

Schemat działania
Ciężar:
W stanie suchym 9,5kg,
Ilość oleju Lux-13 w skrzyni biegów 0,5L
Ciśnienie użyteczne 3,28kg/cm2
Wymiary: dł.280mm, szer.220mm, wysokość 296mm
Gaźnik:
Poziomy typu G12 z centralnym pływakiem o średnicy gardzieli 12mm bez urządzenia wolnych obrotów. Główna dysza paliwowa 0,55 mm.Filtr paliwa mokry siatkowy z przesłoną rozruchową.
Zużycie paliwa:
1,8 - 2l na 100km
