Silnik:

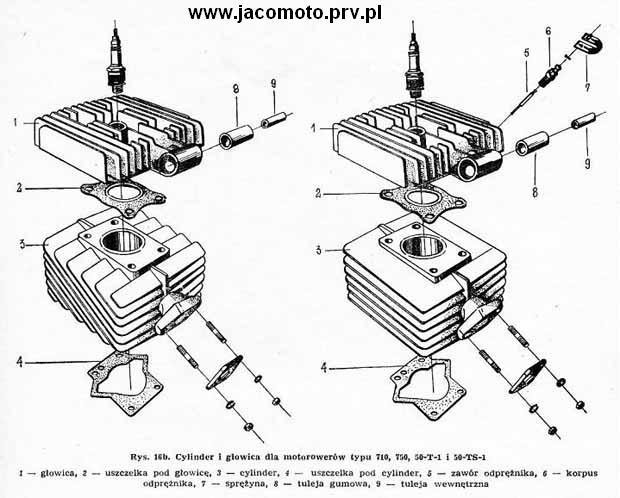

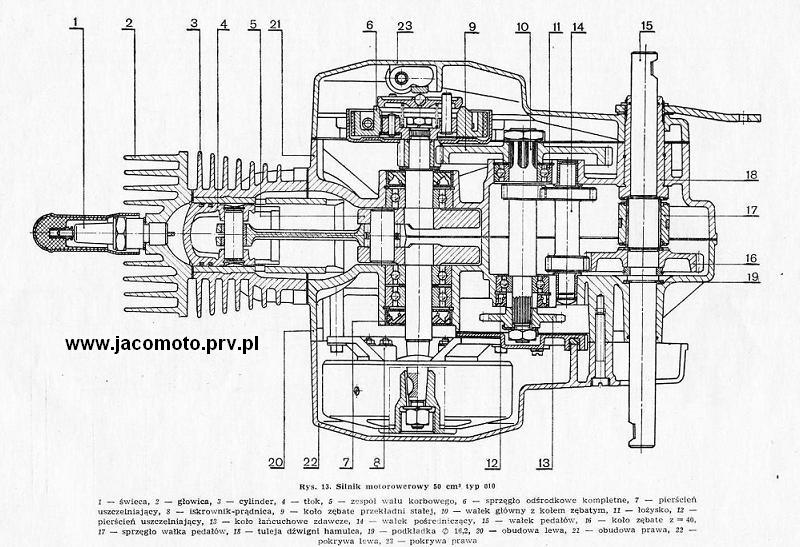

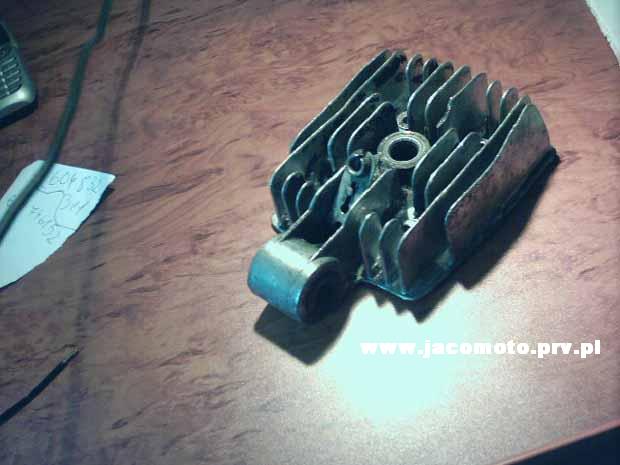

Typu 010 dwusuwowy z przepłukiwaniem zwrotnym, jednocylindrowy, chłodzony powietrzem. Średnica cylindra 38 mm skok tłoka 44 mm, pojemnośc skokowa 49,8 ccm. Stopien spreżania 6.5. Moc maksymalna 1,7 KM (32 KM/l) przy 5600 obr/min.Cylinder aluminiowy z żeliwną tuleją, głowica ze stopu lekkiego z odprężnikiem. Wał korbowy i stopa korbowodu łożyskowane tocznie. Rozrusznik nożny - pedały. Paliwo - mieszanka (1:20) z olejem Lux10
Gaźnik:
Poziomy typu GM 12F o średnicy gardzieli 12 mm. Filtr powietrza mokry siatkowy.
Sprzęgło:
odśrodkowe.
Skrzynia biegów:
Jednobiegowa, zblokowana z silnikiem. Smarowanie olejem LUX 10, zima LUX5.
Napęd:
Od silnika do skrzyni biegów kołami zębatymi, przełożenie 3,32, od skrzyni biegów do koła tylnego cześciowo osłonietym łancuchem 1/2˝x4,8 o 102 ogniwach, przełożenie 2,54.
Podwozie:
Rama otwarta rurowa spawana, grzbietowa.
Zawieszenie koła tylnego na wachaczu, reserowany dwoma teleskopami.Zawieszenie koła przedniego widelec teleskopowy, o skoku 50 mm. Kierownica wydłużona. Siodło typu rowerowego, dzwonek rowerowy.
Całkowita długość 1700mm, wysokość rączek kierownicy 1100mm, wysokość siodła 800mm.
Motorower malowany w kolorach: czerwony, niebieski często z czarnymi błotnikami i bakiem.
Koła:
Niewymienne o średnicy obręczy 16". Ogumienie 16X2,25 Ciśnienie powietrza przód 1,75, tyl 2,25 bar.
Hamulce:
Bębnowe sterowane mechanicznie. Bębny ze stopu lekkiego, żebrowane z wtopioną żeliwną wkladką. Srednica bebnów 97 mm szerokośc szczęk 20 mm.
Instalacja elektryczna:
Jednoprzewodowa o napięciu 6V. Prądnica-iskrownik trzycewkowa o mocy 23W. Prądnica umieszczona na lewym czopie wału korbowego pod kołem magnesowym. Wyprzedzenie zapłonu 3mm (27st.) przed ZZ. Rozwarcie styków przerywacza 0,5 +/-0,1 mm. Świeca zapłonowa M14x175. Odstęp elektrod świecy 0,5 mm. Lampa przednia dwuświatłowa 15/15W, tylna 3W.
Pojemności:
Skrzynka biegów 0,75 l
Zbiornik paliwa 4,0 l
Ciężar:
własny 45 kg,
max 120 kg,
dopuszczalne obciążenie bagażnika 10 kg,
Zużycie paliwa:
ok 2l/100 km
Wskaźniki:
Stosunek mocy silnika do ciężaru 30 KM/T
Szybkość maksymalna 40 km/h,
Wyposażenie:
Komplet narzędzi, pompka do opon
