Prototyp silnika rowerowego RS

01 listopad 2018 Napisał Rowerowe 74
Silnik rowerowy RS

Pierwsze plany konstrukcji silnika wykonał prof. Jan Werner przy pomocy inż. Wacława Cywińskiego juz w czasie okupacji. Niestety cała dokumentacja techniczna zaginęła w zawierusze wojennej.
Koncepcja odtworzenia tego silniczka powstała w grudniu 1951r.a już 16 stycznia 1952r. zostały podjęte pierwsze prace projektowe, w czym brała także czynny udział Politechnika Łódzka. Już po 101 dniach silnik został uruchomiony po raz pierwszy, a 111 dnia odyła się pierwsza jazda próbna.

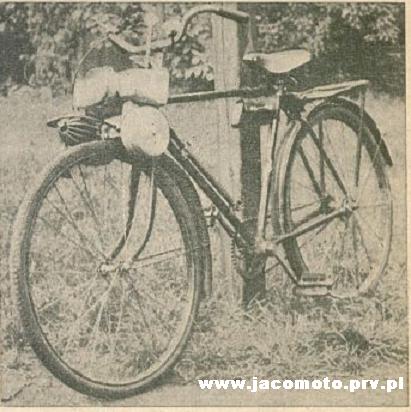

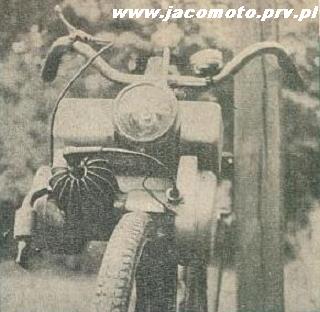

Silniczek miał dosyć ciekawą prostą konstrukcję. Przeniesienie napędu odbywało się za pomocą rolki napędzającej koło przednie.

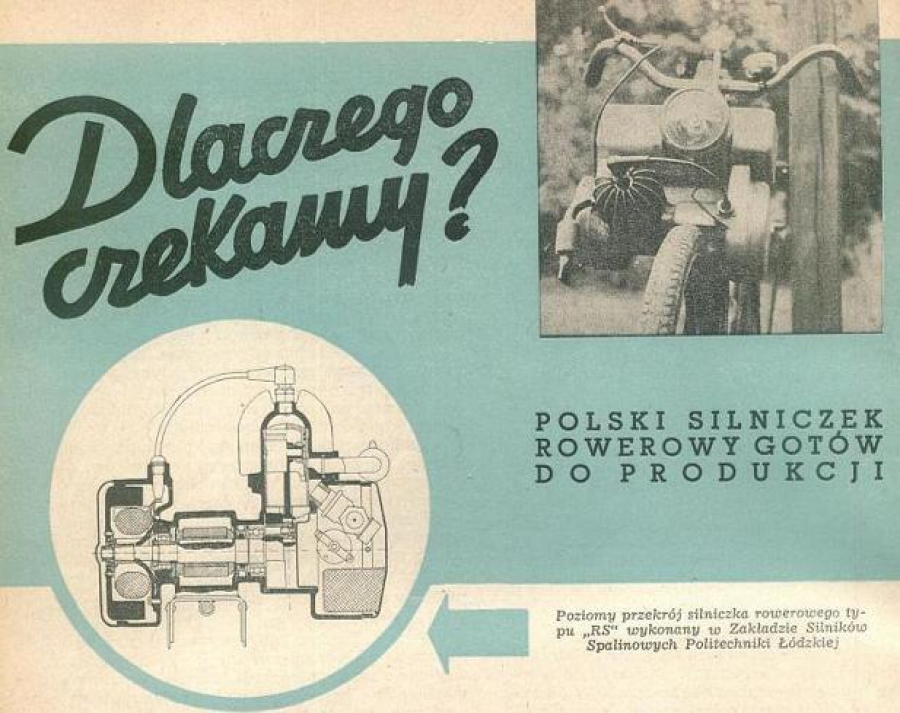

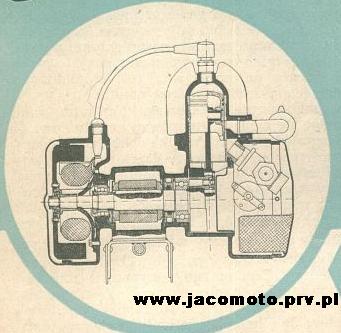

Silnik został wyposażony w gaźnik pływakowy typu motocyklowego, oraz poziomy aluminiowy cylinder z żeliwną tuleją, więc było to dużo "nowocześniejsze" rozwiązanie niż w produkowanym później Gnomie. Jeszcze jedną istotną zaletą silniczka była możliwość szybkiego zdjęcia go z roweru.
Prawdopodobnie nigdy nie wszedł do produkcji. Widzocznie Politechnika Łódzka miała słabe dojścia u tzw. "czynników" - a szkoda.
Więcej o silniczku przeczytasz tutaj


Dane techniczne:
Silnik:
Typu RS dwusuwowy, jednocylindrowy, chłodzony powietrzem. Średnica cylindra 40 mm skok tloka 40 mm, pojemność skokowa ok 50 ccm.Moc max. przy 4200 obr/min. Cylinder aluminiowyz żeliwną tuleją sterowanym dźwignią do odciągania silnika od koła. Wał korbowy jednostronny. Paliwo - mieszanka z olejem ( 5% oleju)


Gaźnik:

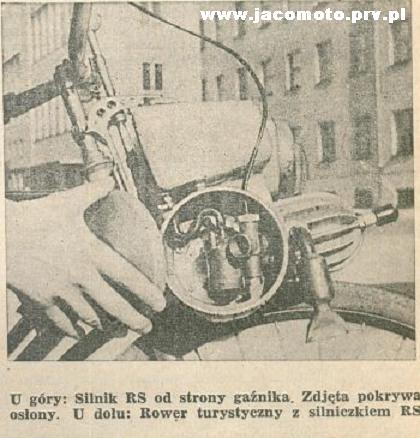

pływakowy typu motocyklowego

Napęd:
Napęd przedniego koła roweru za pomocą karburundowego krążka o średnicy 40,45 lub 50 mm zamocowanej bezpośrednio na wale korbowym silnika.

Instalacja elektryczna:
Zapłon iskrownikowy. Prądnica umieszczona na lewym czopie wału korbowego pod kołem magnesowym. Lampa przednia jednoświatłowa.

Pojemnosci: Zbiornik paliwa ok 1.8 l

Cieżar: ciężar własny 7 kg

Zużycie paliwa: 1,2 l/100 km przy 15km/h, 1,7l przy 35km/h

Wskazniki:
Szybkosc maksymalna 35 km/h,
