Silnik rowerowy Gnom

01 listopad 2018 Napisał Rowerowe 82

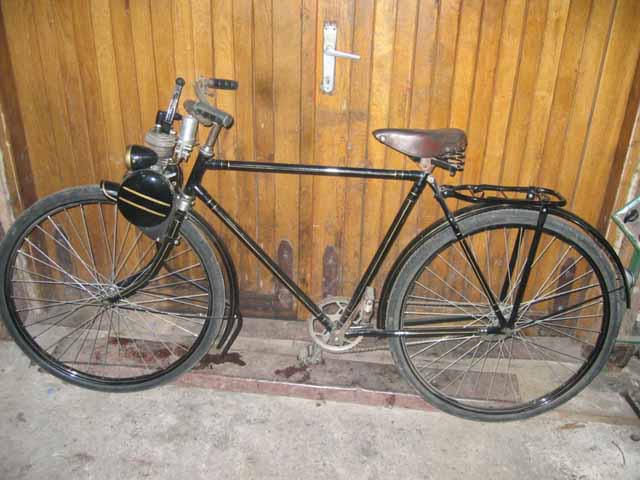

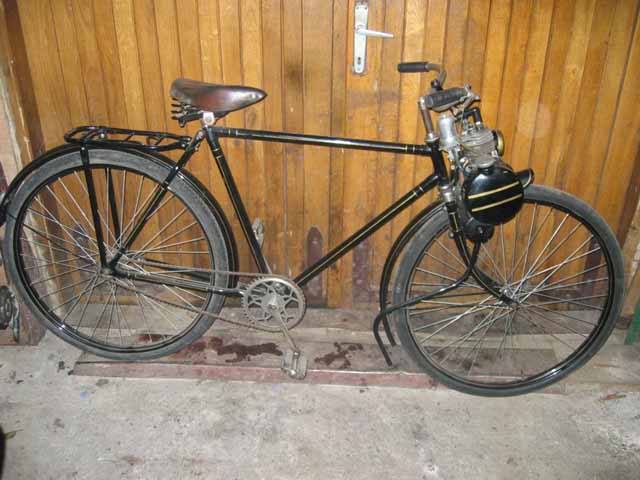

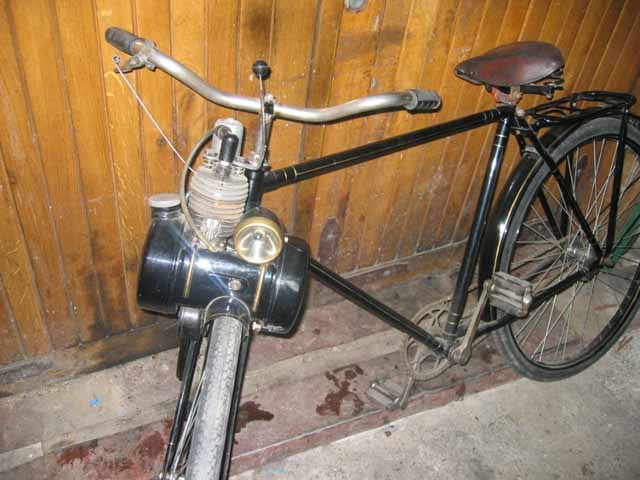

Silnik rowerowy Gnom R01

Silnik Gnom powstał w czasach gdy nasza polska motoryzacja dopiero sie rozwijała. Miał on pomóc robotnikom i młodzieży w szybszy, tańszy i mniej meczący sposób dostac sie do zakładów pracy i szkół.
Konstrukcja silnika zajmował sie m.in. inż. Zdzisław Haman, mający również swój wkład w konstrukcję silnika SM01 do Rysia. Konstrukcja silnika nie była szczytem nowoczesności i zbliżona parametrami technicznymi do innych silników rowerowych z tego okresu.

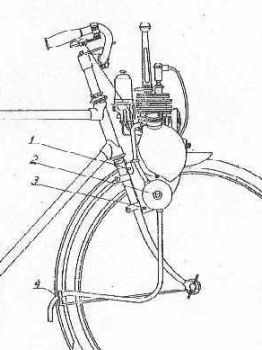

Silnik Gnom jest dokładną, poza paroma szczegółami, kopią silnika rowerowego Solex. Układ napędu przedniego koła rolką jest jednak najprostszy konstrukcyjnie i co za tym idzie najtańszy.
Istniały dwie wersje silnika rowerowego różniące sie od siebie mocą.
Poza silnikiem rowerowym istniała również wersja silnika Gnom przeznaczona do napędu kajaków.


Dane techniczne:
Silnik:

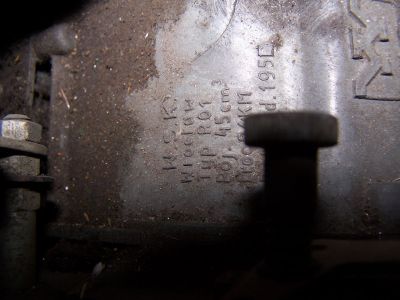

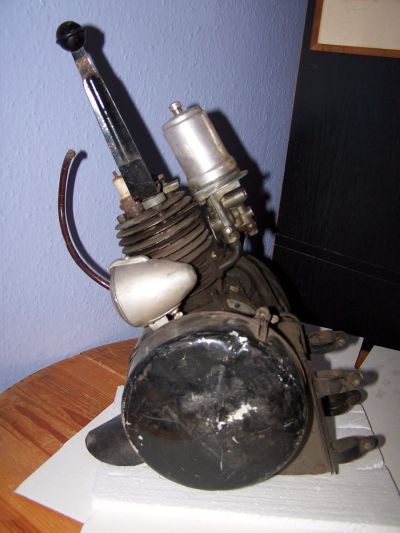

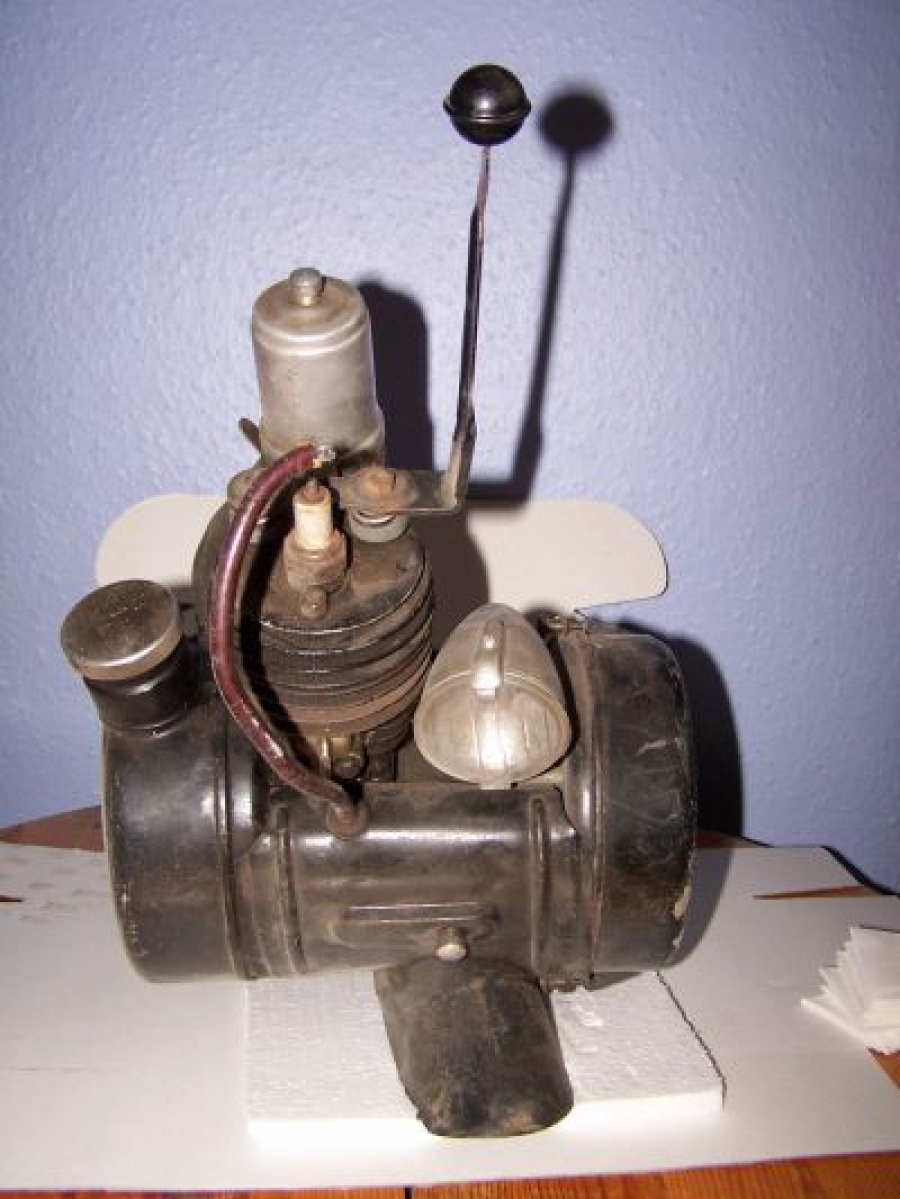

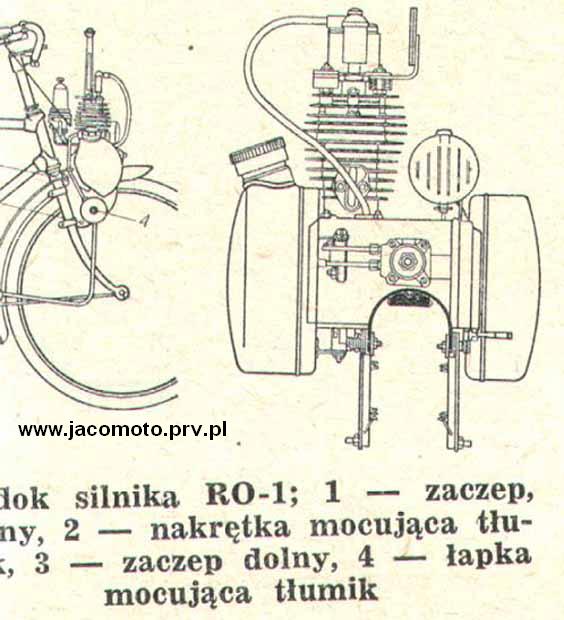

Typu R01 dwusuwowy z przepłukiwaniem poprzecznym za pomocą tłoka z deflektorem, jednocylindrowy, chłodzony powietrzem. Średnica cylindra 38 mm skok tloka 40 mm, pojemność skokowa 45 ccm. Stopień sprężania 4.5. Moc maksymalna 0,4 KM lub 0,6 KM w zalezności od wersji. Cylinder żeliwny, głowica żeliwna z dekompresoorem sterowanym dźwignią do odciągania silnika od koła. Wał korbowy łożyskowany tocznie.Korbowód łożyskowany ślizgowo. Paliwo - mieszanka (1:20) z olejem Lux10

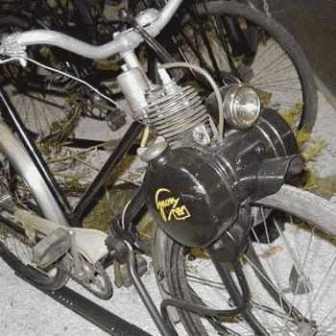

Stosowane barwy: czarna lub wiśniowa z napisem Gnom na zbiorniku paliwa

Gaźnik:
Opadowy, bezpływakowy o średnicy gardzieli 8 mm lub 10 mm (w zależności od wersji). Zasilanie pompką paliwową membranową napędzaną podciśnieniem w skrzyni korbowej silnika.

Napęd:

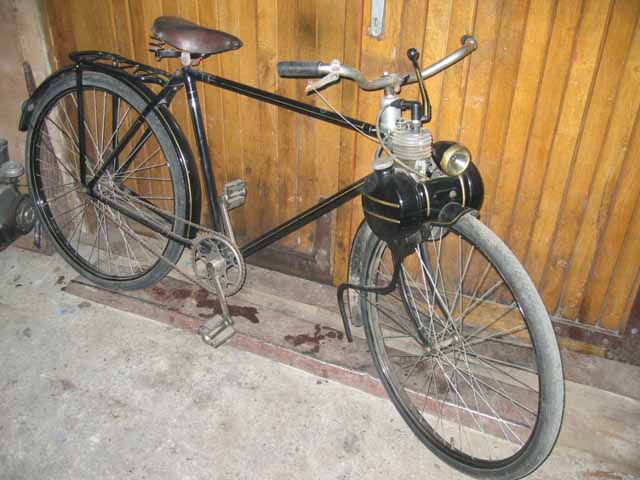

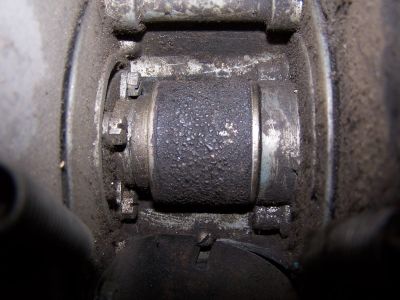

Napęd przedniego koła roweru za pomocą rolki gumowej zamocowanej bezpoœrednio na wale korbowym silnika. Przełozenie zalezne od średnicy kola dla kól 20' do 28' w zakresie od ok 11 do 15,5

Instalacja elektryczna:
Jednoprzewodowa o napieciu 6V. Prądnica- iskrownik dwucewkowa o mocy 16W. Pradnica umieszczona na lewym czopie wału korbowego pod kołem magnesowym. Wyprzedzenie zapłonu stale 4,5 (34st.) przed ZZ. Rozwarcie styków przerywacza 0,5 +/-0,1 mm. Swieca zapłonowa M14x175. Odstęp elektrod swiecy 0,5 mm. Lampa przednia jednoświatłowa włączana przelacznikiem przy iskrowniku lub włączana przełącznikiem w obudowwie lampy w zalezności od wersji.

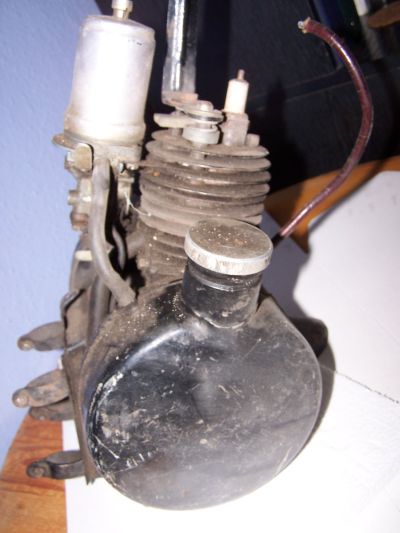

Pojemnosci: Zbiornik paliwa ok 1 l

Cieżar: ciężar własny 9 kg

Zużycie paliwa: 1,5 l/100 km przy 20km/h

Wskazniki:
Szybkosc maksymalna 35 km/h, Szybkosc użytkowa 20 km/h


Ostatnia modyfikacja poniedziałek, 06 styczeń 2020 16:20
